Macam Macam Kode Kawat Las – Elektroda merupakan salah satu consumable utama dalam proses pengelasan. Hal ini dikarenakan komposisi kimia yang terkandung di dalam elektrode sangat berpengaruh terhadap hasil las lasan baik itu sifat mekanik (kekuatan tarik, kekerasan, impact) atau terhadap struktur logam las (metalography).
Setiap elektroda mempunyai spesifikasi yang berbeda beda, memang hal ini disengaja karena pemakaiannya juga untuk proses pengelasan yang berbeda. Berbeda merk juga biasanya mempunyai kode kawat las yang berbeda pula, seperti elektroda merk kobe yang mempunyai jenis kawat las rb dan lb. Untuk kode elektroda nikko steel mempunyai jenis kawat las rd 260, 360 dan 460.
Jenis elektrode ini memang bervariasi, namun tujuannya tetap untuk mendapatkan hasil las lasan yang memenui standar keberterimaan dan tidak ada cacat las baik saat diuji visual maupun uji merusak dan tidak merusak. Untuk Anda yang ingin mengetahui pengertian kode kawat las, berikut ini pengelasan.net bagikan untuk Anda.
Kode Kawat Las dan Kegunaannya :
Daftar Isi
Berikut penjelasan mengenai arti setiap kode kawat las dari semua proses yang dapat Anda pelajari.
Kode Kawat Las Shield Metal Arc Welding (SMAW):
- Elektroda Mild Steel
Misal E 6013
E: Elektroda
60: Kekuatan Tarik Minimum 60 satuannya KSI (Biasanya ada tipe juga 70 dan 80 misal E 7016, E 7018, E 8010, E8018)
1: Untuk semua posisi pengelasan (Untuk kode lain yaitu 2 (posisi flat dan horizontal) dan 3 (Posisi flat) )
3: Jenis komposisi kimia dari flux yang nanti juga berpengearuh terhadap penetrasi, arus dan polaritas. Jenis digit keempat ini ada Untuk lebih detailnya lihat gambar di bawah ini.

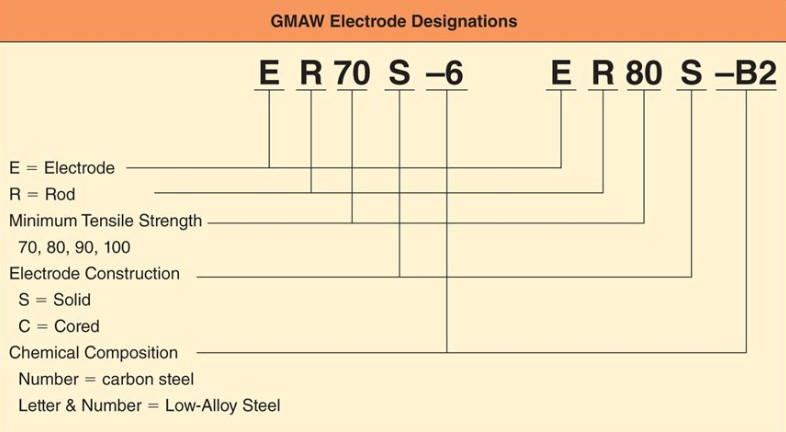

Pengertian Kode Filler Metal Gas Metal Arc Welding GMAW:
- ER – 70S – 6
E: Elektroda
R: Rod (Dapat digunakan untuk GMAW, tanpa flux)
70: Kekuatan tarik minimum KSI (70, 80 90, 100)
S: Solid (Jenis elektroda Solid atau tanpa flux)
6: Komposisi kimia, 6: High Silicon
Arti Kode Filler Metal FCAW (Flux Core Arc Welding):
- E 71 T 1
E: Elektroda
7: Kekuatan tarik minimum (7, 8, 9, 10 x 10.000 psi)
1: Posisi pengelasan (1: untuk semua posisi, 0: untuk posisi flat dan horizontal fillet)
T: Tubular (FCAW)
1: Komposisi kimia (1: untuk baja karbon)
Kode Kawat Las SAW (Submerged Arc Welding):
- F7A2-EM12K
F: Mengindikasikan Fluks
7: 70-95 KSI kekuatan tari minimum
A: Sebagai las lasan, jika P: Post Weld Heat treatment
2: Minimum kekuatan impact 20 ft-lbs pada 20 derajat F
E: Mengindikasikan Elektroda
M: Medium Manganese per AWS Spefisications
12: 0,12% Kandungan karbon dalam elektroda
K: Produced from a heat of aluminium killed steel
Macam macam kode kawat las dan kegunaanya di atas semoga bermanfaat untuk Anda sebagai referensi untuk melakukan pekerjaan pengelasan untuk memperoleh hasil yang maksimal dan tidak repair. Jika ada pertanyaan atau tanggapan silahkan tuliskan kedalam komentar atau kontak.
Kawat filler gtaw dong
Oke mas, untuk update selanjutnya Insya Allah ditambahkan
aduh saya sdikit kurang mengerti pak ,jadi perbedaan rd-260 dan rd-460 apa yah pak ? soalnya saya salah beli. disuruh rd-260 malah rd-460 . mohon infonya segera pak
RD-260 dan 460 sama sama AWS Clasnya E6013, kalau dari spesifikasinya yang membedakan adalah ukurannya. Untuk RD-260 itu Diameternya 2,6 panjangnya 350mm, sedangkan RD-460 ukurannya diameter 2.0 panjangnya 300 mm.
Rd 260 dan 460 itu yg membedakan hanya bahan salutan nya.
Dari segi kekuatan tarik, dan salutan sama. yang membedakan adalah ukurannya. Untuk RD-260 itu Diameternya 2,6 panjangnya 350mm, sedangkan RD-460 ukurannya diameter 2.0 panjangnya 300 mm.
Adakah kawat las khusus cor untuk las mig?
Untuk Cor biasanya menggunakan jenis ENi-CI
Kalau untuk mengelas tool steel ( baja d2) pakai kawat las yang mana?
Bukannya RD 460 itu 2,6mm L=350mm ini biasanya yang saya pakai
Bukan, RD-460 ukurannya diameter 2.0 panjangnya 300 mm. Coba lihat di kemasannya
untuk diameter 2,6 dan 3,2 panjangnya 350 mm
Bila mau belanja kawat las merk lain :
Contohnya merk Superon. Tapi dgn ukuran yg sama RD -260(Nikko steel) , kira kira pilih speknya yg sama gmna pak,…
kalau speknya seharusnya hasilnya biasanya sama juga, namun terkadang kenyamanan saat digunakan seperti kestabilan busur dan hasil uji mekaniknya berbeda.
saya ngagenin merk superon , specknya sama tinggal kita lihat AWSnya saja, kalau yang setara RD 260 ,punya superon ialah Super Optimal 6013
kenapa dengan superon pak? saya sendiri belum pernah menggunakan superon, biasanya Cobe atau niko steel.
Kalau untuk hollow tipis enakan rd 260/460 ya
kalau saran saya 460 saja pak
Kalau untuk pengelasan pagar kawat las yang di gunakan rd230 atw rd460 sedangkan invester las menggunakan 450watt?
Menggunakan RD 460 saja pak sudah cukup.
saya punya masalah pak
root gap jarak badan pertemuan rafter dengan baseplate 20-50mm
dan terjadi cacat undercu, incomplete fusion,blow hole, cluster porosity, gas pore, dan slag inclusion, sy khawatir terjadi reduced weldability
mohon arahan secepatnya pak
metoda perbaikannya seperti apa, termasuk jenis elektroda
terima kasih banyak sebelum dan sesudahnya
lebar gapnya cukup besar ya pak, saya pernah tau penelitian dengan lebar gap 0, 5 dan 10 pak. Untuk caranya diberikan consumable insert dari filler elektroda yang sesuai dengan material kemudian dilas menggunakan proses SMAW elektrodenya bisa E 7016, E 7018 atau E 6013 disesuaikan dengan jenis material yang dilas pak. http ://repository. ppns .ac .id/81/
Atau bisa dengan cara build up pak ini ada penelitian http ://repository .its .ac .id/ 59749/1/4212105014-Undergraduate%20Thesis.pdf
Saya mau ngelas cylinder block Avanza menggunakan mesin las inverter . mohon sarannya pakai kawat las apa yah? kira kira ampernya berapa ? Apakah equipmentnya harus di panaskan terlebih dahulu sebelum di las?
Thanks sebelumnya
Kalau untuk cylinder block memakai elektroda khusus pak, karena cylinder block itu jenis materialnya cor ya pak. Sehingga pakai elektroda yang baja cor yang sesuai. Untuk pemanasan material sebelum dilas juga disarankan untuk material seperti itu.
Mau nanya pak, untuk menyambung chassis dumptruk idealnya pakai kawat las tipe apa ya?
Bisa proses las SMAW atau GTAW Pak.
Produk Nikko steel vs superon germany bagus mana ya pak?
Untuk Superon belum pernah coba pak, sehingga belum bisa membandingkan.
Kalau untuk ls baja ringan galvanis pakai kawat las 2 mm atau 1,6mm.
Bbrapa toko jarang sedia yg1,6mm
Kode nya yg 1,6mm ?
Terimakasih ..
Pakai 2 mm sudah bisa Pak, namun amperenya disesuaikan saja atau bisa dicoba pada material yang tidak dipakai pak. Untuk kode sama pak RD-260, namun saat beli ngomong ke penjual ukuran 1,6 mm.
perbedaan kode rd rb dan lb itu gimana ya pak
Sepengetahuan saya itu berdasarkan Merk pak, RD itu Elektroda dari Nikosteel. Sedangkan rb dan lb itu dari Kobe Steel, yang Rb itu untuk spesifikasi 6013 dan lb itu untuk 7016 dan 7018 Pak.
Sy kok ga pernah lihat rb 460 itu diameternya 2mm,
Setiap saya beli di beberapa toko yg diameter 2mm pjg 300mm merk nikko steel itu pasti kodenya rb 260.
Maaf Pak setahu saya tidak ada rb 460, adanya rb 26 dari Kobe Steel. Untuk rd 460 ada yang ukuran diameter 2.00 dengan panjang 300 mm Pak, sedangkan rb 26 itu diameter 2.6 mm dan panjang 350 mm pak.
Jenis kawat apa untuk mengelas baja ringan ?
Bisa menggunakan kawat las Rb 26 atau Merk Niko Steel yang Diameter 2 dan 2,0 mm.
Mau tanya pak, untuk pengelasan mobil truk/damtreuk bagus nya pake kawat merk apa biar kuat?
E 7016 dari kobesteel Pak, bisa yang diameter 2,6 atau 3,2 menyesuaikan tebal material yang akan dilas.
mohon informasi Pak, bagaimana cara mengidentifikasi consumable yang digunakan…?
Untuk menentukan Consumable bisa dilihat di ASME Sec II C pak untuk penentuan elektroda yang sesuai dengan material yang akan dilas. Selain itu juga dapat dilihat dari kekuatan uji tarik dari material dan juga dapat melihat aws untuk klasifikasi dari elektrodanya.
Saya mau las pelat tebal 7 – 10mm dan pipa seamless sch 8. Kira kira untuk pengelasan sambungan berupa sudut siku yang cocok menggunakan kawat apa, diameter berapa? Karena mesin las saya hanya mesin las inverter 450watt.. Terima kasih
bisa menggunakan kawat las diameter 2,6 LB 52, arusnya sekitar 60-80 dan dilas 2-3 layer. Namun saya sarankan menggunakan mesin las yang lebih tinggi dayanya.
kalau kawat ER 5356 artinya apa pak?
ER = Electrode Rod, Kalau dalam material Alumunium ada arti kodenya. Kode 5 adalah kode Alumunium Seri 5, untuk lebih lengkapnya bisa baca di sini https://www.pengelasan.net/las-aluminium/
Pak saya mau tnya untuk pengelasan pipa galvanis sebaiknya pakek kawat las tipe apa ya,, soalnya saya pakek rb 26 saya las pipa galvanis sama elbow galvanis drat saya las paten itu gak bisa,, hasilnya tu ada pori2nya, kadang kadang retak, sedangkan kalau pipa galvanis ketemu pipa galvanis itu bagus hasilnya, mohon solusinya pak
coba pakai kawat Las E7016 Pak
pak mohon arahan, untuk standard pengelasan baja iwf dan h beam sebaiknya menggunakan kawat las apa ya? ada kode aws nya yg khgbusus ga ga ?
bisa menggunakan GMAW atau FCAW pak untuk hasil lebih cepat, filler metalnya bisa menggunakan E70S-6 untuk GMAW sedangkan FCAW E70T-1 pak.
saya baca di RKS dari konsultant perencana sbb : Klasifikasi elektroda las adalah jenis E-420 dengan kuat tarik minimum 420 N/mm2.
saya harus cari kawat las merk apa dan type apa ya ?
trima kasih, mohon arahan nya,
kalau merk bisa pakai esab pak kalau ada, kalau tidak ada yang tersedia saja atau sesuai bapak biasanya menggunakan apa.
kalo kawat las LB-52 itu pembacaan nya gmna pak?
Kalau LB 52 itu E 7016 Pak, low hidrogen.
Untuk perbaikan retak pada rod hydorlic bagusnya menggunakan 7018 atau 6013 pak?
Mohon pencerahan nya
untuk jenis materialnya apa pak? kalau dari segi kekuatan lebih baik 7018
halo pak mau tanya untuk pengelasan besi hollow galvanise dan siku besi rekomendasi nya pakai apa ya?
Niko RD360 sesuai tidak ya?
Diameter disesuaikan dengan ketebalan materianya pak, diameter 2,6 mm sudah cukup
Pak mau tanya untuk pengelasan plat stensil ke plat galvanis itu pakai kawat las kode apa pak ya, terimakasih sebelumnya
Untuk proses pengelasan apa pak?
Pengelasan pipa galvanis 1 1/4″ tebal 3-5mm tekanan lumayan besar buat kompresor angin. Baiknya pake kawat las apa Pak?
Bisa pakai E7016 pak, diameter 2,6
